سیستم پد سلولزی در مرغداری و گلخانه؛ راهنمای خرید

برای انتخاب سیستم پد سلولزی در مرغداری ها و گلخانه ها، فقط ضخامت پد یا تعداد فن ها را ملاک قرار ندهید. عملکرد مناسب این سیستم به هماهنگی سطح پد، دبی واقعی فن ها، کیفیت آب، رطوبت هوای بیرون و نحوه گردش هوا در فضای داخلی بستگی دارد. اگر یکی از این اجزا درست انتخاب نشود، ممکن است با وجود هزینه قابل توجه نصب، دمای انتهای سالن همچنان بالا بماند یا رطوبت بیش از حد افزایش پیدا کند.

در این راهنما، روش کار سیستم، محاسبه اولیه سطح پد، تفاوت نیاز مرغداری و گلخانه، هزینه های بهره برداری و نکات مهم سفارش تجهیزات را بررسی می کنیم تا پیش از خرید بتوانید مشخصات فنی پیشنهاد فروشنده را ارزیابی کنید.

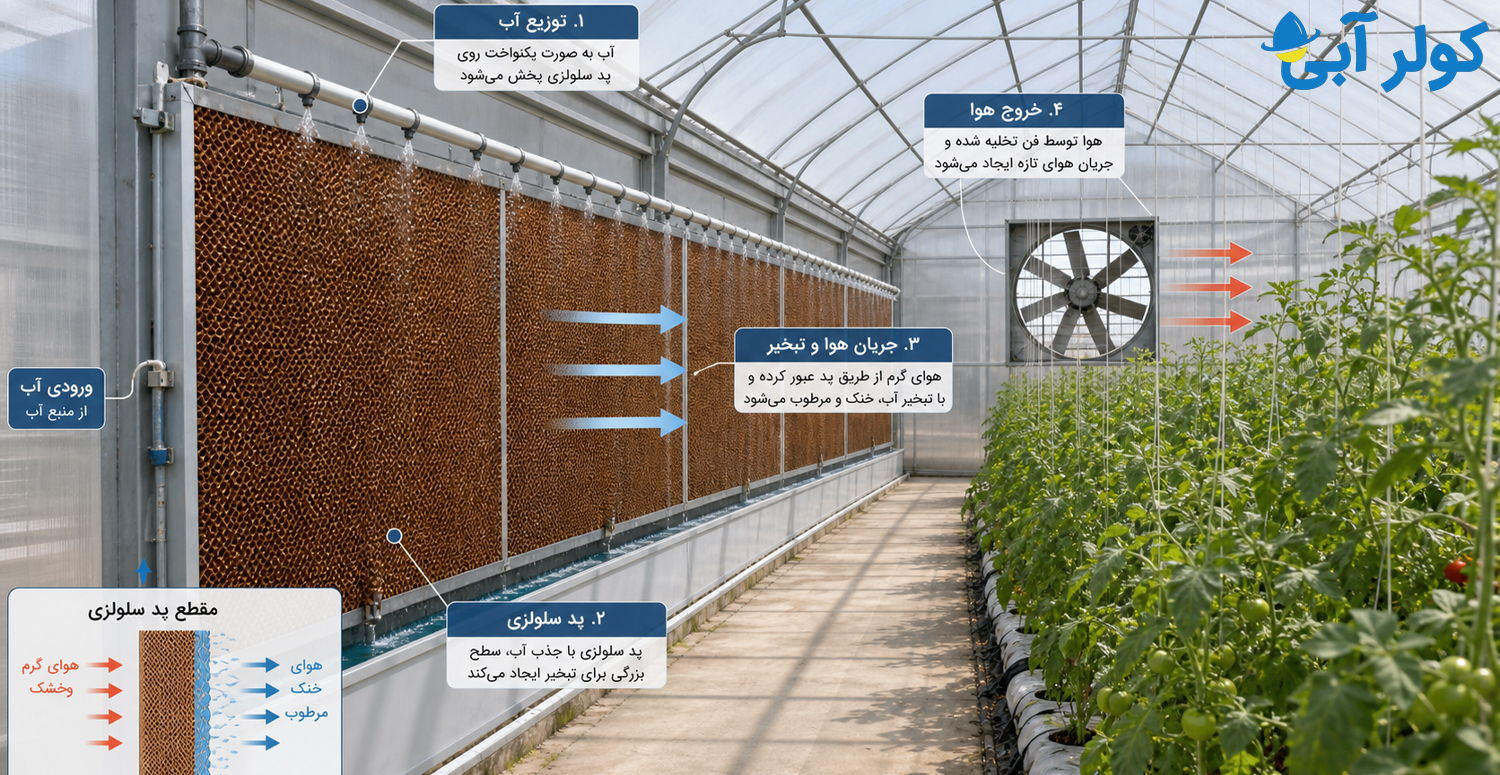

سیستم پد سلولزی چیست و چگونه هوا را خنک می کند؟

سیستم پد سلولزی یا فن و پد (Fan and Pad) مجموعه ای از صفحات سلولزی موج دار، شبکه توزیع آب، مخزن جمع آوری، پمپ سیرکولاسیون و فن های تخلیه هواست. آب از قسمت بالایی روی پد توزیع می شود و پس از خیس کردن سطوح آن، بخشی از آب در تماس با جریان هوا تبخیر می شود. انرژی موردنیاز تبخیر از هوا گرفته می شود و در نتیجه، دمای هوای عبوری کاهش می یابد.

در آرایش رایج، پد در یک طرف سالن و فن های تخلیه در سمت مقابل نصب می شوند. فن ها هوا را از داخل پد خیس عبور می دهند و به بیرون می فرستند؛ در نتیجه، هوای تازه خنک شده جایگزین هوای داخل می شود. آب تبخیرنشده نیز در ناودان جمع شده و در صورت طراحی مدار گردشی، دوباره به مخزن بازمی گردد.

نکته مهم این است که پد سلولزی به تنهایی یک دستگاه سرمایشی مستقل نیست؛ عملکرد آن به تهویه مکانیکی و شرایط سایکرومتریک هوا وابسته است. برای آشنایی با تفاوت این سامانه با تجهیزات خنک کننده صنعتی دیگر، راهنمای کولرهای تبخیری صنعتی برای سوله و انبار را نیز ببینید.

افت دما به رطوبت هوا وابسته است

مهم ترین معیار برای تخمین قابلیت سرمایش تبخیری، اختلاف دمای خشک و دمای مرطوب هوای بیرون است. هرچه این اختلاف بیشتر باشد، معمولاً ظرفیت بالقوه کاهش دما نیز بیشتر است. در هوای گرم و خشک، تبخیر آب آسان تر انجام می شود؛ اما در هوای گرم و مرطوب، دامنه افت دمای قابل دستیابی محدودتر خواهد بود.

برای تخمین اولیه دمای هوای خروجی از پد می توان از رابطه زیر استفاده کرد:

برای بررسی اصول اندازه گیری دمای مرطوب و طراحی فن و پد، می توانید راهنمای فنی سیستم های خنک کننده گلخانه دانشگاه فلوریدا را مطالعه کنید.

چگونه سطح پد سلولزی موردنیاز را محاسبه کنیم؟

سطح مؤثر پد باید با حجم هوایی که فن ها در شرایط واقعی کار جابه جا می کنند متناسب باشد. پد کوچک در برابر دبی زیاد فن، سرعت عبور هوا و افت فشار را افزایش می دهد؛ پد بیش از حد بزرگ نیز می تواند هزینه ساخت، لوله کشی و نصب را بالا ببرد، بدون اینکه الزاماً به همان نسبت عملکرد بهتری ایجاد کند.

فرمول اولیه محاسبه سطح پد

سرعت طراحی یک عدد ثابت برای تمام پروژه ها نیست. جنس و ضخامت پد، مشخصات اعلام شده سازنده، افت فشار مجاز و نوع کاربرد باید در انتخاب آن لحاظ شوند. برای نمونه، در برخی طراحی های گلخانه ای سرعت عبور هوا در حدود ۱ تا ۱٫۵ متر بر ثانیه به عنوان محدوده اولیه بررسی می شود؛ این بازه جایگزین دستورالعمل فنی پد و محاسبات پروژه نیست.

مثال محاسبه برای یک گلخانه

فرض کنید مجموع دبی واقعی فن های یک گلخانه ۱۲۰ هزار مترمکعب بر ساعت باشد و سرعت طراحی اولیه ۱٫۲ متر بر ثانیه انتخاب شود:

• تبدیل دبی: ۱۲۰٬۰۰۰ ÷ ۳۶۰۰ = حدود ۳۳٫۳ مترمکعب بر ثانیه
• محاسبه سطح پد: ۳۳٫۳ ÷ ۱٫۲ = حدود ۲۷٫۸ مترمربع

بنابراین، سطح مؤثر اولیه پد در این مثال حدود ۲۷٫۸ مترمربع است. اگر ارتفاع مفید نصب ۲ متر باشد، طول نظری لازم برای یک سطح یکپارچه حدود ۱۳٫۹ متر خواهد بود. ابعاد نهایی باید پس از بررسی نحوه تقسیم پنل ها، فضای مسدودشده در قاب، فاصله فن ها، افت فشار و مشخصات سازنده تعیین شود.

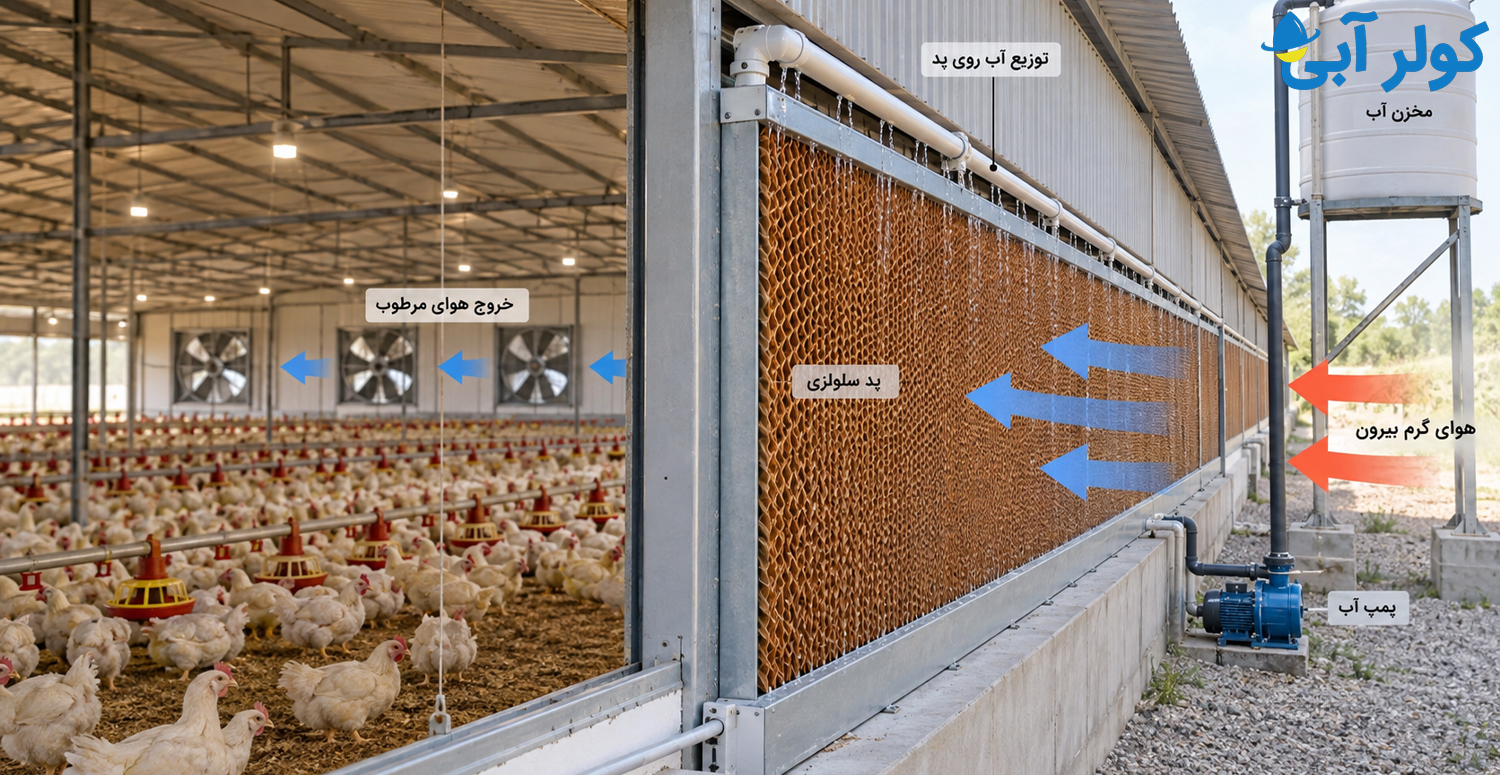

تفاوت سیستم پد سلولزی در مرغداری و گلخانه چیست؟

اگرچه اصل تبخیر آب در هر دو کاربرد یکسان است، هدف طراحی متفاوت است. در مرغداری، باید هم زمان با کاهش دمای هوا، سرعت جریان هوا و شرایط آسایش حرارتی پرندگان کنترل شود. در گلخانه، دما، رطوبت، نیاز گونه گیاهی و یکنواختی شرایط در طول ردیف های کشت اهمیت بیشتری دارند.

معیار طراحی	مرغداری	گلخانه
هدف اصلی	کاهش تنش گرمایی همراه با تهویه کافی	تنظیم دما و رطوبت متناسب با محصول
معیار مهم فن	دبی در فشار کاری و سرعت هوا در سالن	دبی واقعی، افت فشار و یکنواختی توزیع هوا
چیدمان متداول	پد به عنوان ورودی هوای سیستم تهویه تونلی	پد در یک سمت و فن های تخلیه در سمت مقابل
ریسک اصلی	افزایش رطوبت بدون سرعت هوای کافی	ایجاد اختلاف دما و رطوبت در طول فضای کشت
کنترل پیشنهادی	کنترل هماهنگ فن، پد و دمای سالن	کنترل دما، رطوبت و نیاز اختصاصی گیاه
مناسب برای…	سالن هایی با تهویه مکانیکی محاسبه شده	گلخانه هایی با امکان تخلیه مؤثر هوای گرم

نکته اختصاصی برای مرغداری

خنک شدن هوای ورودی به تنهایی برای پیشگیری از تنش گرمایی کافی نیست. اگر با خیس شدن پد، کنترلر تعدادی از فن ها را زودتر از موعد خاموش کند و سرعت جریان هوا در سالن افت کند، افزایش رطوبت ممکن است بخشی از فایده سرمایش را از بین ببرد. ترتیب روشن شدن فن ها و فعال شدن پمپ باید بر اساس طراحی تهویه، وزن و شرایط گله، دمای سالن و دستورالعمل متخصص تنظیم شود.

در مناطق گرم و مرطوب نیز باید عملکرد سیستم در ساعات بحرانی روز ارزیابی شود. برای این کار، میانگین دمای روز به تنهایی کافی نیست؛ دمای خشک و مرطوب و میزان رطوبت در ساعت اوج گرما را ثبت کنید.

نکته اختصاصی برای گلخانه

هوای خروجی از پد در طول مسیر به دلیل دریافت گرمای تابشی پوشش گلخانه و تجهیزات داخلی گرم تر می شود. بنابراین، در گلخانه های طولانی یا عریض باید مسیر حرکت هوا، فاصله پد تا فن و احتمال ایجاد نقاط گرم بررسی شود. گاهی اصلاح توزیع فن ها یا تغییر آرایش ورودی هوا مؤثرتر از خرید پد با ضخامت بیشتر است.

کدام نوع پد و چه ضخامتی برای پروژه مناسب است؟

پدهای سلولزی معمولاً از لایه های کاغذ مخصوص با آرایش موج دار ساخته می شوند تا سطح تماس آب و هوا افزایش یابد. ضخامت های حدود ۱۰۰ و ۱۵۰ میلی متر در برخی سیستم ها رایج اند؛ بااین حال، ضخامت بیشتر به تنهایی تضمین کننده سرمایش بهتر نیست. افزایش ضخامت می تواند بر افت فشار، نیاز فن و فضای نصب اثر بگذارد و باید همراه با دبی طراحی بررسی شود.

گزینه	مزیت اصلی	محدودیت یا هزینه پنهان	مناسب برای…
پد سلولزی حدود ۱۰۰ میلی متر	عمق کمتر و امکان انطباق با بعضی محدودیت های نصب	عملکرد وابسته به سرعت هوا، الگوی موج و مشخصات محصول	پروژه هایی که محاسبات سازنده این ضخامت را تأیید می کند
پد سلولزی حدود ۱۵۰ میلی متر	سطح تماس بیشتر در ساختار پد	نیاز به بررسی دقیق تر افت فشار و ظرفیت فن	سامانه هایی که ضخامت بیشتر در محاسبات فنی آن ها تأیید شده است
پد پوشالی یا الیاف چوبی	ساختار سنتی و امکان استفاده در تجهیزات سازگار	تفاوت در پایداری، نگهداری و سطح لازم نسبت به پد سلولزی	پروژه هایی که با توجه به هزینه مالکیت و طراحی، گزینه سنتی توجیه دارد
مه پاش یا نازل تبخیری	امکان طراحی توزیع آب بدون دیواره پد در بعضی شرایط	نیاز به کنترل دقیق، کیفیت آب و مدیریت خیس شدن سطوح	پروژه هایی که طراحی تخصصی، شرایط محیط و نیاز محصول این روش را تأیید می کنند

برای مقایسه دقیق تر ساختار و محدودیت های دو نوع پد، راهنمای تفاوت پد سلولزی و پوشالی را بخوانید. ملاک نهایی انتخاب باید مشخصات فنی محصول، افت فشار مجاز، کیفیت آب، عمر موردانتظار و امکان تأمین قطعات باشد، نه صرفاً نام برند یا ضخامت.

اجزای ضروری سیستم و مشخصاتی که باید در پیش فاکتور ببینید

برای اینکه قیمت های دریافتی از فروشندگان قابل مقایسه باشند، از آن ها بخواهید همه اجزای سیستم را در پیش فاکتور مشخص کنند. اعلام قیمت هر متر پد بدون توضیح درباره قاب، پمپ، لوله کشی، مخزن و شرایط نصب، تصویر کاملی از هزینه پروژه نمی دهد.

• پد سلولزی: ضخامت، ابعاد هر پنل، سطح مؤثر، مشخصات سازنده، افت فشار در سرعت طراحی و روش نگهداری.
• فن های تخلیه: دبی در فشار استاتیک کاری، توان مصرفی، تعداد، ابعاد، سطح صدا و امکانات کنترل.
• پمپ سیرکولاسیون: دبی و هد موردنیاز، سازگاری با آب مصرفی و امکان تأمین قطعات. انتخاب پمپ باید با طول خط توزیع و اختلاف ارتفاع هماهنگ باشد؛ راهنمای انتخاب پمپ مناسب کولر آبی برای شناخت اصول اولیه مفید است، اما انتخاب نهایی پمپ صنعتی به محاسبات همین پروژه نیاز دارد.
• شبکه توزیع آب: لوله یا ناودان بالایی، سوراخ ها یا نازل های توزیع، شیر تنظیم و امکان دسترسی برای شست وشو.
• مخزن و ناودان: ظرفیت مناسب برای آب در گردش و آب برگشتی پس از خاموش شدن پمپ، آب بندی و تخلیه رسوبات.
• کنترل و برق: حفاظت تجهیزات، کنترل سطح آب، زمان بندی و کنترل دما یا رطوبت متناسب با نوع کاربری.
• خدمات پس از فروش: مدت و شرایط ضمانت، هزینه نصب، دسترسی به پد جایگزین، قطعات پمپ و امکان سرویس دوره ای.

اگر چند فن بزرگ و پمپ صنعتی در یک پروژه نصب می شوند، نوع برق ورودی، جریان راه اندازی و حفاظت تابلو نیز باید با مهندس برق بررسی شود. برای آشنایی اولیه با تفاوت تجهیزات تک فاز و سه فاز، صفحه مقایسه سیستم های تک فاز و سه فاز را ببینید؛ انتخاب نهایی باید بر اساس توان و شرایط واقعی تجهیزات انجام شود.

محل نصب پد، فاصله فن ها و یکنواختی سرمایش

در سیستم فن و پد، کیفیت مسیر عبور هوا به اندازه کیفیت خود پد اهمیت دارد. هوا باید از سطح پد وارد شود و با حداقل نشتی و مانع به سمت فن ها حرکت کند. اگر بخشی از هوای ورودی از درزها، پنجره ها یا بازشوهای نامناسب وارد شود، ممکن است بدون عبور مؤثر از پد، مسیر کوتاه تری تا فن پیدا کند و سرمایش یکنواخت نباشد.

پیش از نصب، این موارد را بررسی کنید:

• سطح پد تا حد امکان پیوسته باشد و شکاف های بدون پوشش در امتداد آن باقی نماند.
• فن های تخلیه، پد را به صورت مؤثر در مدار جریان هوا قرار دهند و خروجی هوای گرم دوباره به ورودی هوای تازه برنگردد.
• قاب، ناودان و پوشش ها مانع بخش قابل توجهی از سطح مؤثر پد نشوند.
• در گلخانه های بلند، اختلاف دمای ابتدا و انتهای مسیر با اندازه گیری واقعی بررسی شود.
• برای دوره های سرد یا زمان خاموشی، امکان جلوگیری از جریان ناخواسته هوا و حفاظت مناسب تجهیزات پیش بینی شود.

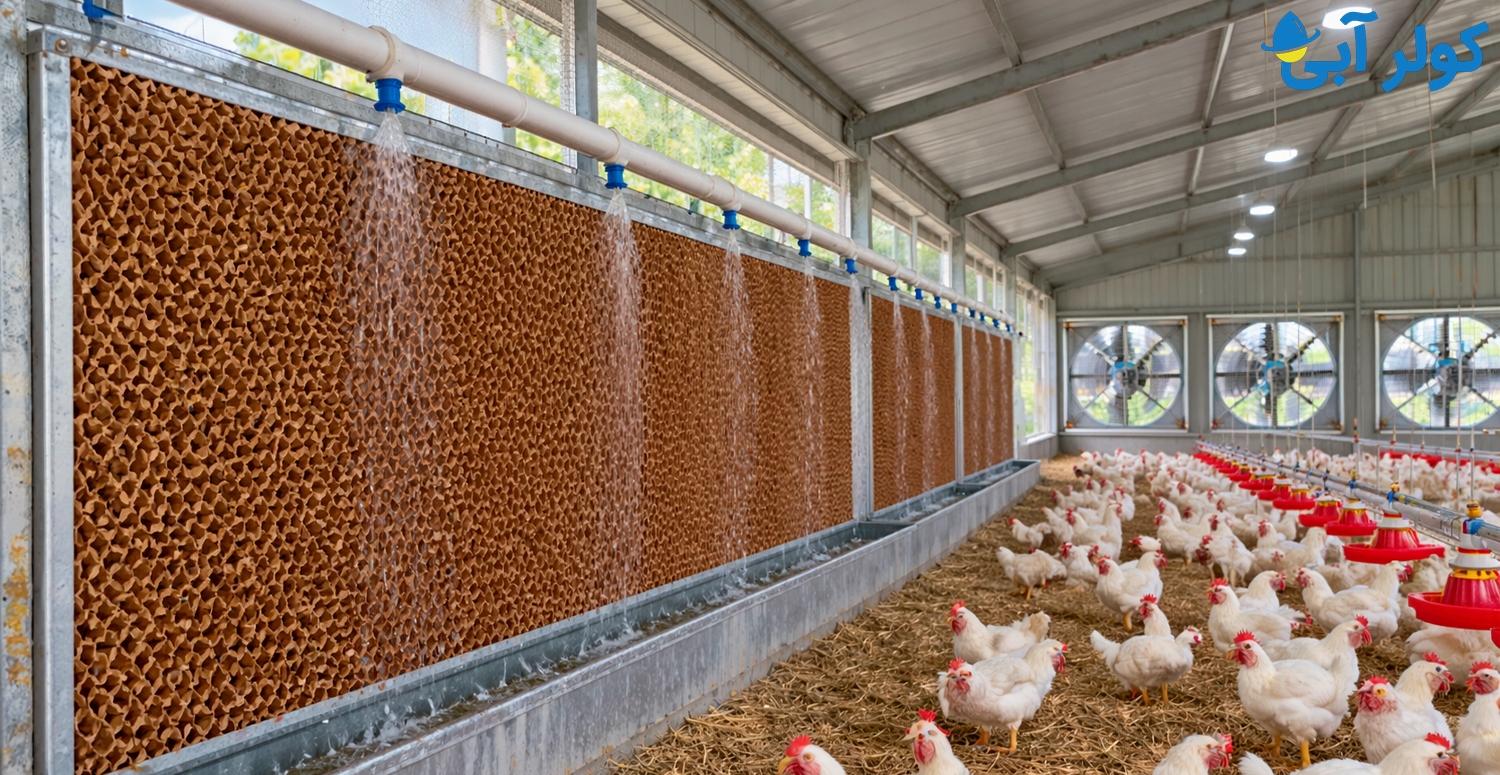

مصرف آب و برق سیستم پد سلولزی چقدر است؟

مصرف آب و برق یک عدد ثابت برای همه مرغداری ها و گلخانه ها نیست. مقدار آب جبرانی به دمای خشک و رطوبت بیرون، حجم هوای عبوری، شرایط بهره برداری و مقدار آب تخلیه شده برای کنترل املاح بستگی دارد. در هوای گرم و خشک، تبخیر معمولاً افزایش می یابد و آب جبرانی بیشتری موردنیاز است.

توجه کنید که دبی گردش آب با مصرف واقعی آب برابر نیست. ممکن است پمپ مقدار زیادی آب را در مدار میان مخزن و پد به گردش درآورد، اما بخش مصرف شده از محل تبخیر و تخلیه مدار باید با آب تازه جبران شود. برای برآورد ظرفیت تأمین آب، بدترین شرایط مورد انتظار بهره برداری را در نظر بگیرید؛ نه فقط مصرف یک روز معمولی را.

در بخش برق نیز فن ها و پمپ باید جداگانه محاسبه شوند. برای تخمین اولیه انرژی مصرفی روزانه، توان ورودی هر تجهیز را بر حسب کیلووات در ساعات کارکرد آن ضرب کنید و سهم همه تجهیزات را جمع بزنید. برای مثال، تجهیزی با توان ورودی ۲ کیلووات که ۱۰ ساعت در روز کار می کند، در همان روز حدود ۲۰ کیلووات ساعت برق مصرف می کند. این مثال صرفاً روش محاسبه است و بیانگر مصرف یک مدل مشخص نیست.

برای کاهش هزینه مالکیت، مشخصات برق و آب را در کنار عمر مفید، کیفیت پد و نیازهای سرویس مقایسه کنید. روش صحیح تأمین و گردش آب نیز بر عملکرد سیستم اثر مستقیم دارد؛ برای آشنایی بیشتر می توانید مقاله تأثیر سیستم آبرسانی بر عملکرد کولر آبی را مطالعه کنید.

نگهداری پد سلولزی و عیب یابی مشکلات رایج

رسوب املاح، گردوغبار و رشد جلبک می توانند منافذ پد را مسدود و توزیع آب را نامتوازن کنند. در چنین شرایطی، بخشی از پد خشک می ماند یا عبور هوا با مقاومت بیشتری همراه می شود. نگهداری مناسب باید بر اساس کیفیت آب منطقه، میزان گردوغبار و دستورالعمل سازنده تنظیم شود؛ برنامه یکسان برای تمام پروژه ها لزوماً مؤثر نیست.

نشانه	علت های محتمل	اقدام پیشنهادی
بخش هایی از پد خشک می مانند	گرفتگی لوله، توزیع نامناسب آب یا اشکال پمپ	بررسی پمپ، شیر تنظیم و تمام نقاط توزیع آب
افت سرمایش و افزایش افت فشار	رسوب، گردوغبار یا گرفتگی ساختار پد	بررسی گرفتگی و پاک سازی طبق دستور سازنده
رسوب سفید روی پد یا ناودان	املاح آب و تخلیه ناکافی مدار	بررسی کیفیت آب، برنامه تخلیه و کنترل رسوب
اختلاف دمای زیاد در سالن	توزیع نامناسب هوا، نشتی یا مسیر طولانی عبور هوا	اندازه گیری دما در چند نقطه و بررسی جریان هوا
تغییر شکل یا خردشدگی پد	فرسودگی، آسیب مکانیکی یا نگهداری نامناسب	ارزیابی سازه پد و تصمیم برای تعمیر یا تعویض

برای کنترل رسوبات، راهنمای علت ایجاد رسوبات معدنی در کولر آبی می تواند نقطه شروع مناسبی باشد. هر روش شست وشو یا ماده پاک کننده باید با جنس پد سازگار باشد؛ استفاده از فشار زیاد یا مواد نامناسب می تواند ساختار سلولزی را تخریب کند.

در صورت انسداد پایدار، فرسودگی یا تغییر شکل، وضعیت پد باید از نظر امکان بازیابی ارزیابی شود. اگر تعویض لازم باشد، مقاله راهنمای تعویض پدهای خنک کننده برای شناخت نکات عمومی تعویض مفید است؛ در سامانه های بزرگ، ابعاد و نصب نهایی را با مشخصات سازنده و شرایط قاب موجود تطبیق دهید.

چک لیست خرید سیستم پد سلولزی برای پروژه

پیش از تأیید سفارش، اطلاعات زیر را آماده کنید تا پیشنهادهای فروشندگان بر اساس شرایط یکسان مقایسه شوند:

• نوع کاربری، شهر پروژه و دمای خشک و رطوبت معمول و اوج تابستان.
• طول، عرض، ارتفاع و نوع پوشش سالن یا گلخانه.
• تعداد پرندگان یا نوع محصول کشت شده و شرایط دمایی موردنیاز.
• دبی واقعی و توان فن های موجود یا ظرفیت تهویه موردنیاز پروژه.
• ابعاد مفید قابل استفاده برای پد و محدودیت های قاب و سازه.
• کیفیت، سختی و میزان املاح آب و امکان تأمین آب جبرانی.
• برآورد جداگانه قیمت پد، فن، پمپ، مخزن، لوله کشی، تابلو، نصب و سرویس.
• شرایط ضمانت، موجودی قطعات و برنامه نگهداری دوره ای.

هنگام دریافت پیش فاکتور، از فروشنده بخواهید مشخص کند ظرفیت پیشنهادی بر اساس چه دبی و فشار کاری محاسبه شده است، سطح پد چگونه به دست آمده و در شرایط طراحی چه عملکردی انتظار می رود. اگر فقط قیمت و ابعاد پد اعلام شده باشد، برای تصمیم گیری مهندسی اطلاعات کافی در اختیار ندارید.

در نهایت، کدام انتخاب برای پروژه شما منطقی تر است؟

برای مرغداری، ابتدا ظرفیت تهویه و سرعت هوای موردنیاز را مشخص کنید و سپس سطح و ضخامت پد را با آن هماهنگ کنید. برای گلخانه، نوع محصول، رطوبت مطلوب، شرایط اوج گرما و یکنواختی دما در طول فضای کشت باید مبنای طراحی باشد. در هر دو کاربرد، انتخاب ارزان تر زمانی توجیه دارد که دبی، افت فشار، کیفیت پد و هزینه نگهداری آن نیز پاسخ گوی نیاز پروژه باشند.

اگر هنوز بین چند گزینه مردد هستید، پیش از سفارش نهایی، مشخصات سالن، ظرفیت فن و شرایط آب را در اختیار کارشناس فنی قرار دهید. بررسی همین داده ها از انتخاب پدی که با سیستم تهویه شما سازگار نیست، جلوگیری می کند.

سؤالات متداول درباره سیستم پد سلولزی
